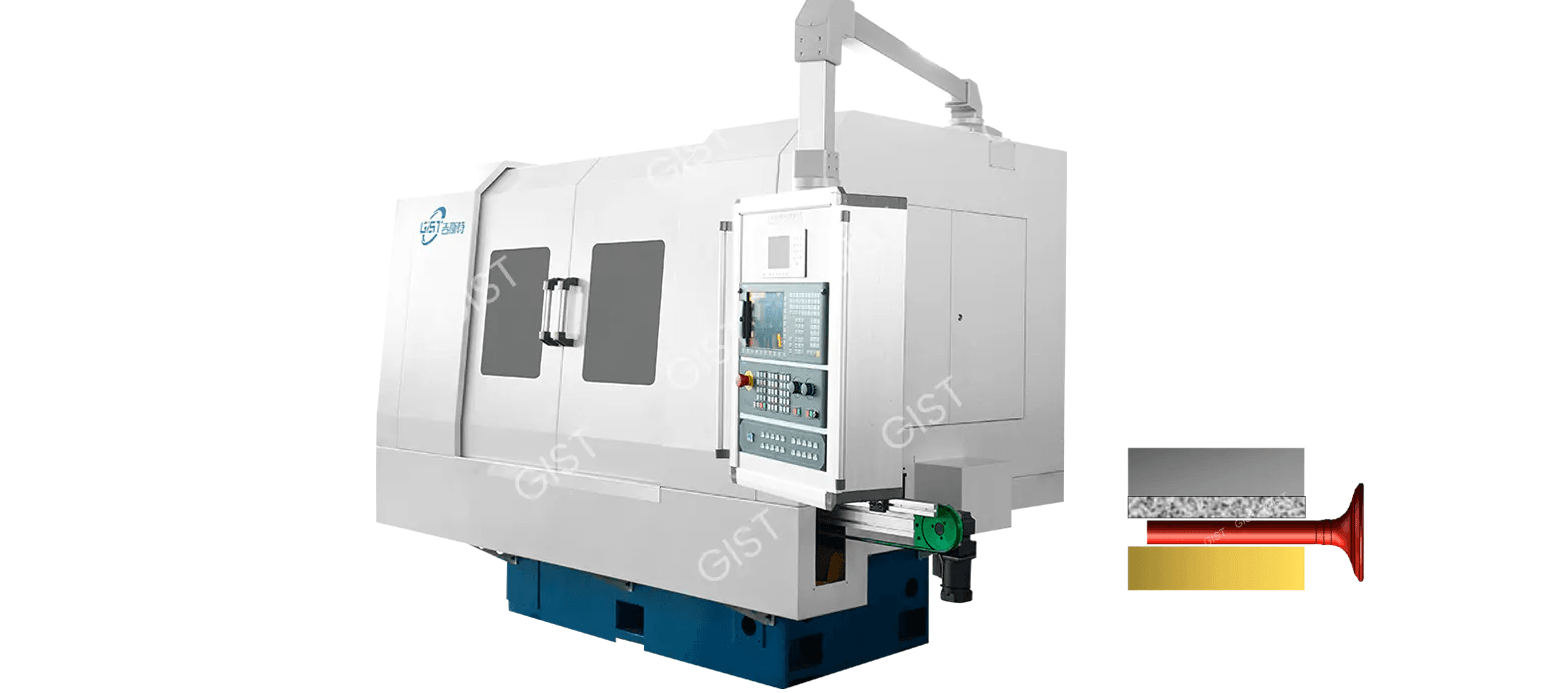

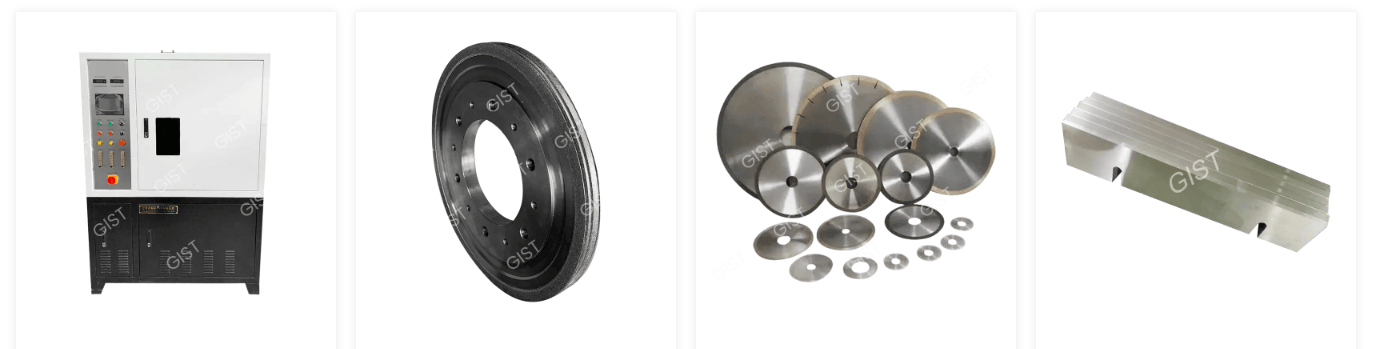

Grinder de formación de cabeza CBN
Cat:Máquina de molienda de válvulas CNC
Categoría: Amoladora CNC de válvula especial Descripción general del producto: La compañía ha aprobado la certificación de varios si...
MásContenido
Ultra alta dureza y resistencia al desgaste
La dureza de CBN es solo superada por Diamond (microhardness HV 4000-5000) y mucho más alto que el corundón ordinario (HV 2000-2200). Puede moler de manera eficiente materiales sobrealimentados como acero endurecido (HRC 60 y superior), carburo cementado y cerámica, con una velocidad de desgaste que es solo 1/5-1/10 que de las ruedas de molienda de corundum.
Excelente estabilidad térmica
VITRADA VITRIFICADA Las ruedas de molienda CBN mantienen un rendimiento estable por debajo de 1000 ° C. Su coeficiente de expansión térmica (3.5 × 10⁻⁶/° C) es mucho más bajo que el de los enlaces metálicos, minimizando la deformación térmica durante la rectificación y la prevención de las quemaduras de la pieza de trabajo.
Autoharping y microestructura controlable
El enlace vitrificado forma una estructura porosa a través de la sinterización de alta temperatura, lo que permite que los granos abrasivos se separen fácilmente después de la pasivación, manteniendo su nitidez. Al ajustar la porosidad (5%-30%) y la fórmula de enlace (como al₂o₃-sio₂), la dureza y la capacidad de retención de chips de la rueda de molienda se pueden personalizar.
Retención de alta forma
Las ruedas de molienda tradicionales son propensas al desgaste de perfil durante la molienda, mientras que las ruedas de molienda CBN vitrificadas ofrecen una retención de forma tres veces mejor, lo que las hace particularmente adecuadas para la molienda de alta precisión sin centro (por ejemplo, redondez del rodillo de rodamiento ≤ 1 μm).
Mejorar significativamente la eficiencia del procesamiento
Relación de molienda (valor G): las ruedas de molienda CBN pueden alcanzar 2000-5000 (en comparación con 100-300 para ruedas de molienda de corundum), aumentando las tasas de eliminación de materiales en 3-5 veces.
Velocidad lineal: admite una molienda de alta velocidad de 80-120 m/s (en comparación con 60 m/s para ruedas de molienda convencionales), reduciendo el tiempo de procesamiento de una sola pieza.
Calidad de superficie mejorada y precisión
Rugosidad (RA): la molienda fina puede alcanzar 0.1-0.2 μm, superior a los 0.4 μm logrados con una rueda de molienda de corundum.
Consistencia dimensional: las tolerancias de producción en masa se pueden controlar dentro de ± 2 μm.
Costoo general reducido
Aunque las ruedas de molienda CBN son más caras por unidad, ofrecen una vida útil de 6-12 meses (en comparación con solo 1-2 semanas para las ruedas de molienda de corundum), reduciendo la necesidad de cambios en las ruedas en un 90%y costos generales en un 30%-50%.
Casos de aplicación típicos
Caso 1: Rolador de masa de rodillos de rodamiento
Material: acero de rodamiento GCR15 (HRC 62)
Rueda de molienda: cerámica CBN #180, concentración del 100%
Resultado: redondez ≤ 0.8 μm, RA 0.15 μm y un aumento de 2 veces en la salida diaria
Caso 2: molienda de eje de herramientas de carburo
Desafío: la vida en las ruedas de molienda convencional de solo 4 horas
Solución: cambiar a una rueda de molienda CBN #320 de cerámica
Resultado: la vida se extendió a 120 horas, y la rectitud de la herramienta alcanzó 0.005 mm
Las máquinas de molienda sin centros de rueda de molienda de cerámica CBN consisten en tres componentes centrales:
Rueda de molienda: una rueda de molienda CBN unida vitrificada (400-600 mm de diámetro) responsable del movimiento de molienda principal
Rueda guía: una rueda de molienda unida de goma o resina (200-300 mm de diámetro) inclinada 1-5 ° para girar y alimentar la pieza de trabajo
Soporte de la pieza de trabajo: consiste en una placa guía delantera, una placa de guía trasera y una placa de soporte. Formando un sistema de soporte en forma de V estable
Parámetros de diseño típicos:
Velocidad lineal de la rueda de molienda: 45-60 m/s (correspondiente a una velocidad de rotación de 1500-2500 rpm)
Velocidad de la rueda guía: 20-50 rpm (infinitamente ajustable)
Altura central de la pieza de trabajo: 15% -25% del diámetro de la pieza de trabajo
Sistema de movimiento principal:
Rotación en sentido horario de una rueda de molienda CBN cerámica. Impulsado por un motor de frecuencia variable, la precisión de la velocidad se controla dentro de ± 0.5%.
Sistema de movimiento de alimentación:
Guía del ángulo de inclinación del eje de la rueda α (generalmente 1-5 °).
Guía de la velocidad de la superficie de la rueda descompuesta en:
Componente circunferencial: VWork = VGuide × Cosα (girando la pieza de trabajo)
Componente axial: VFeed = VGuide × Sinα (impulsa la pieza de trabajo axialmente)
Mecanismo de redondeo de la pieza de trabajo:
La pieza de trabajo forma un patrón de contacto triangular con la rueda de molienda y la rueda guía.
Principio de molienda de prioridad de punto alto: protuberancias de superficie contacta primero con la rueda de molienda y se eliminan.
Múltiples rotaciones promedian errores, en última instancia, logrando una redondez de alta calidad.
Comportamiento de corte microscópico:
La dureza del grano abrasivo CBN (8000 HV) es mucho mayor que la del material de la pieza de trabajo (acero endurecido, aproximadamente 800 HV).
El grosor de corte de un solo grano abrasivo es de solo 0.1-5 μm.
La temperatura de la zona de molienda es de 150-200 ° C más baja que la de las ruedas de molienda convencionales.
Principio de autoespantecimiento:
El desgaste moderado del enlace vitrificado provoca la eliminación de granos abrasivos opacos. La exposición continua de nuevos granos abrasivos mantiene la nitidez.
La estructura de poro especial (15-35% de porosidad) asegura suficiente espacio de chips.
Control de precisión dimensional:
Desgaste de la rueda de molienda extremadamente bajo (0.1-0.3 μm/pieza).
El sistema de compensación automática ajusta la alimentación en función de la retroalimentación de medición en línea.
Estabilidad de alta velocidad
Velocidades lineales permitidas de 80-120 m/s (ruedas de molienda de corundum convencionales ≤ 60 m/s)
La alta rigidez del enlace vitrificado suprime la deformación centrífuga de alta velocidad (coeficiente de expansión 3.5 × 10⁻⁶/° C)
Mecanismo de retención de precisión
Desgaste de diámetro ≤ 0.003 mm por cada 10,000 ciclos de molienda (ruedas de molienda de corundum ≥ 0.02 mm)
El grado de balance dinámico debe cumplir con G2.5 (estándar ISO 1940)
Carga: alimenta automáticamente el material desde una placa vibratoria a una placa de soporte
Molilla en bruto: rueda de molienda #120 CBN, extracción de 0.2 mm
Molilla fina: reemplace con una rueda de molienda #320, extracción de 0.01 mm
Inspección: el instrumento de medición en línea proporciona comentarios en tiempo real sobre errores dimensionales
Vestido: afilado de diamantes cada 50 piezas (alimento de 0.003 mm).
Las ruedas de molienda de cerámica CBN demuestran una notable durabilidad en las máquinas de molienda sin centro, con una vida útil de 8-12 veces la de las ruedas de molienda de óxido de aluminio convencionales. En las pruebas continuas de mecanizado de componentes de acero de cojinete, produjeron constantemente más de 8,000 partes después de un solo ciclo de vestimenta, mientras que las ruedas de molienda convencionales generalmente solo duraron alrededor de 600 partes antes de requerir un aderezo. Esta durabilidad excepcional se traduce directamente en importantes beneficios económicos: los costos de herramientas por parte se pueden reducir en un 40-60%, la frecuencia de los cambios en las ruedas de molienda puede reducirse en más del 85%, y las horas de trabajo auxiliares asociadas con los reemplazos de las ruedas se pueden reducir hasta en un 70%. Una vida útil más larga también significa una calidad de mecanizado más consistente, eliminando las fluctuaciones de precisión causadas por el desgaste de la rueda.
Este tipo de máquina de molienda establece nuevos estándares de la industria para la precisión del mecanizado. En la producción en masa, la precisión del control del diámetro se puede mantener dentro de ± 1 micras, y la redondez se puede garantizar a menos de 0.5 micras al mecanizar las piezas de trabajo de acero endurecido. La rugosidad de la superficie puede lograr fácilmente un acabado espejo de RA 0.1-0.2 micras, sin capa de quemaduras en la superficie de la pieza de trabajo y el contenido de austenita retenido mantenido por debajo del 5%. En las aplicaciones de la industria del rodamiento, los niveles de vibración del producto se han reducido en un promedio de 4 decibelios, mejorando significativamente el rendimiento del producto final.
Las ruedas de molienda CBN vitrificadas demuestran impresionantes tasas de eliminación de materiales. Al mecanizar el acero de rodamiento GCR15, la tasa de eliminación del material puede alcanzar los 15 milímetros cúbicos por milímetro por segundo, un aumento del 180% sobre las ruedas de molienda convencionales. Esta mejora alcanza el 200% al mecanizar el acero de alta velocidad, e incluso hasta el 250% para la aleación a base de níquel más desafiante, 718. En la producción real, el tiempo de ciclo para el mecanizado del eje de engranajes se ha reducido de 45 segundos a 28 segundos, y el tiempo de trabajo por pieza para los rotores de bombas de aceite se ha reducido en un 55%. Esta mayor eficiencia no solo acorta los ciclos de suministro, sino que también mejora significativamente la utilización del equipo, creando una mayor capacidad de producción para los fabricantes.
Los molinillos sin centros con ruedas CBN vitrificadas pueden manejar prácticamente todos los materiales de alta duración y difíciles de mecanizar. Desde aceros endurecidos de 60-65HRC hasta aceros de alta velocidad de 63-67HRC, desde carburos de 85-92hra hasta diversas cerámicas de ingeniería, todos logran resultados de mecanizado ideales. En el campo de las aleaciones de alta temperatura, abordan con éxito el problema de la "adhesión de chips"; lograr mecanizado de carburos sin grietas y de alta calidad; y mantener una excelente integridad de la superficie para materiales como la aleación de titanio TC4. Esta amplia adaptabilidad permite que una sola máquina satisfaga las necesidades de mecanizado de una amplia variedad de materiales, mejorando en gran medida su utilidad.
El aumento de la temperatura se mantiene dentro de 2 micras después de 8 horas de operación continua, y el sistema integrado de compensación de deformación térmica se ajusta automáticamente para mantener la precisión. El valor de CPK para el mecanizado de dimensiones críticas permanece estable por encima de 1.67, y en una prueba de mecanizado continuo de 2,000 partes, la variación del diámetro es de solo ± 1.5 micras. La vibración operativa del equipo es inferior a 0,8 mm/s (de conformidad con los estándares ISO10816), y su tiempo de operación medio libre de problemas supera las 4.000 horas. Esta estabilidad garantiza una calidad constante durante la producción continua a gran escala y reduce significativamente los riesgos de calidad.
En términos de consumo de energía, las ruedas de molienda CBN vitrificadas aumentan la proporción de energía de molienda efectiva al 35%, mientras que las ruedas de molienda convencionales sufren varias pérdidas adicionales hasta el 30%. Más importante aún, la molienda en seco es posible para ciertos materiales, reduciendo el uso del refrigerante en un 90%, reduciendo los desechos de molienda en un 50%y disminuyendo el ruido de operación en 8-10 decibelios. Estas características ecológicas no solo bajan los costos de producción, sino que también ayudan a las empresas a cumplir con las regulaciones ambientales cada vez más estrictas.
La máquina de molienda Vitrified CBN sin centro presenta capacidades integrales de la interfaz de la industria 4.0, lo que permite el monitoreo en tiempo real de parámetros clave como la potencia de molienda, la temperatura y la vibración, y la conexión a los sistemas MES a través del protocolo estándar OPC UA. Los algoritmos de IA avanzados predicen y compensan automáticamente el desgaste de la rueda, con una precisión de ± 0.5 micras. La aplicación de la tecnología gemela digital ha permitido que la precisión de la predicción de la vida en las ruedas de molienda virtual supere el 90%. Combinado con el sistema de recomendación de optimización de parámetros del proceso, proporciona equipos básicos ideales para la construcción de fábricas inteligentes.
Puntos clave para la instalación y puesta en marcha de la rueda de molienda
Requisitos de equilibrio dinámico de precisión:
El equilibrio dinámico de dos etapas debe realizarse antes de la instalación: equilibrio grueso (G6.3), seguido de un equilibrio fino (G2.5) después de la instalación.
El desequilibrio residual debe controlarse dentro de 0.5 g · cm, y la vibración debe ser ≤ 0.8 μm a altas velocidades.
Instalación y especificaciones de posicionamiento:
Use una tuerca hidráulica dedicada para la instalación, aplicando presión en tres pasos al par especificado (generalmente 120-150 n · m).
La limpieza de la superficie de contacto de la brida debe ser RA 0.4 μm o menos, y la planitud debe verificarse utilizando una lente plana óptica. (≤0.005 mm)
Pautas de optimización de parámetros del proceso
Principios de coincidencia de velocidad:
La velocidad lineal de la rueda de molienda recomendada es de 45-60 m/s. Se pueden hacer ajustes específicos en función del material:
Acero endurecido: 50-55 m/s
Carburo: 35-45 m/s
Aleación de alta temperatura: 40-50 m/s
Guía de la velocidad de la rueda y la fórmula de coincidencia del ángulo de inclinación: V_WorkPiece = V_Guide × Cosα (α = 1-5 °)
Estándares de gestión del sistema de enfriamiento
Criterio de selección de fluidos:
Se recomienda el fluido de corte sintético (pH 8.5-9.5).
Se prohíben los aditivos de presión extrema que contienen azufre o cloro (pueden corroer los aglutinantes de cerámica).
Requisito de precisión de filtración: ≤10 μm. Se recomienda la filtración dual magnética y de papel.
Configuración de parámetros de chorro:
Rango de presión: 3-5 bar (hasta 15 bar con jeting de alta presión)
Cálculo de caudal: Q = 0.5 × Ancho de la rueda de molienda (L/min)
Ángulo de la boquilla: 15 ° ± 2 ° en relación con la sección de la rueda de molienda
Controles clave en el proceso de aderezo
Aderezo de diamantes:
Relación de velocidad de aderezo: 0.6 a 0.8 (girando en la misma dirección)
Velocidad de alimentación: 0.5-1 μm/rev, dividido en dos pasos: aderezo grueso (2-3 μm) y aderezo fino (0.5 μm)
Velocidad de rotación de aderezo óptico: 30-50 rpm sin alimento
Monitoreo de aderezo en línea:
El sensor de emisión acústica monitorea el proceso de aderezo; Cualquier cambio repentino en la señal AE> 5 dB desencadena una alarma.
Monitoreo de energía: verifique inmediatamente el estado del rodillo si la potencia del aderezo aumenta en un 15%.
Requisitos especiales para sujeción de la pieza de trabajo
Cálculo de altura del centro:
Fórmula empírica: h = (0.15-0.25) × d_workpiece
Para el mecanizado de alta precisión, el ángulo de contacto debe medirse utilizando un sensor de desplazamiento láser (se prefiere 29 ° -31 °).
Especificaciones de ajuste de guía:
Brecha entre la guía delantera y la rueda de la guía = 0.5 × Diámetro de la pieza de trabajo
La guía trasera debe retraerse 0.02-0.05 mm para evitar rasguños.
El error del ángulo V de la paleta debe ser ≤ 0.5 °.
Medidas de seguridad especiales
Lista de verificación de inspección del dispositivo de protección:
Presión de explosión de cubierta de la rueda de molienda ≥ 5 bar
Tiempo de respuesta del dispositivo de enclavamiento <50ms
Distancia de frenado de emergencia ≤ 1.5m (a velocidad nominal)
Requisitos de protección personal:
Se deben usar gafas a prueba de astillas (estándar EN166). Los guantes están prohibidos cuando operan mecanismos de ajuste.
Las zonas de protección auditiva (> 85dB) son obligatorias.
Marcas periódicas de charla (marcas de escala de peces)
Medidas de emergencia:
Reduzca inmediatamente la velocidad de la rueda de molienda en un 10-15%
Aumente la velocidad de flujo del refrigerante en un 30% y verifique el ángulo de pulverización
Use un equilibrador dinámico portátil para una verificación rápida (valor objetivo ≤ 0.8 μm)
Quemaduras de superficie (decoloración/grietas)
Medidas de emergencia:
Cambie al modo de refrigerante de alta presión (aumente la presión a 8-10 bar)
Reduzca la velocidad de alimentación a la mitad y reduzca la velocidad lineal en 3-5 m/s
Use un proceso intermitente de "rutar y pause" (moler durante 2 segundos, pausa durante 0.5 segundos)
Tratamiento avanzado:
Pruebe la dureza de la rueda de molienda (recomendado K Grade)
Optimizar los parámetros de aderezo: aumente el número de revoluciones finales a 80-100 revoluciones
Verifique la altura que sobresale de los granos abrasivos CBN (debe ser ≥ 1/3 del diámetro de grano).
Deriva del diámetro
Control temporal:
Habilite la compensación automática en el sistema de medición en línea (tamaño de paso 0.2 μm)
Bloquee los parámetros de compensación de temperatura (ΔT ≤ ± 1 ° C)
Inspeccione cada 10 piezas y cree una tabla de control SPC
Ajuste del sistema:
Verifique la inclinación de la rueda guía (calibrada usando un interferómetro láser, error ≤ 0.005 °)
Verifique la curva de compensación de desgaste de la rueda de molienda (se recomienda actualizar la compensación cada 100 piezas)
Recalibrar la rigidez del soporte de la pieza de trabajo (deformación ≤ 2 μm bajo presión de 50 kgf)
Ronda fuera de tolerancia (ovalada/rombo)
Contramedidas rápidas:
Ajuste la altura central de la pieza de trabajo a dentro del 18-25% del diámetro
Aumente la frecuencia de aderezo de la rueda guía (vístete cada 50 piezas)
Agregue tiras de goma de amortiguación (dureza 70-80 costa a) a la placa de soporte. A)
Solución completa:
Observe la trayectoria de rotación de la pieza de trabajo con un estroboscopio
Optimizar las características de la rueda de molienda (ajuste la porosidad al 25-30%)
Verifique el resador del huso (≤0.001 mm)
Desgaste de la rueda de molienda anormal
Intervención de emergencia:
Inmediatamente, detenga la alimentación automática y cambie al modo manual
Use una pluma de diamante para el afilado local (presión 3-5n)
Cambie a un conjunto de parámetros de rueda de molienda de repuesto (reduzca el tamaño de la arena en un nivel)
Análisis de causa raíz:
Realizar análisis de espectro de fuerza de molienda (FN/FT normal = 0.3-0.6)
Verifique la penetración del refrigerante (la prueba de goteo debe ser ≤2 segundos)
Evaluar la desviación de la dureza del material de la pieza de trabajo (ΔHRC ≤2)
Acumulación en la rueda guía
Limpieza en el sitio:
Limpieza mecánica con un cepillo de alambre de cobre (velocidad ≤10 rpm)
Rocíe con un detergente de agente de limpieza dedicado (pH neutral)
Invierta brevemente la polea de la guía (≤30 segundos)
Medidas preventivas:
Instale un raspador auxiliar (espacio 0.02-0.05 mm)
Ajuste la relación de velocidad de la polea de la guía (VGuide/VSand = 1/100-1/80)
Pulir la superficie de la polea guía semanalmente con pasta de óxido de aluminio
Puesto de huso
Procedimiento operativo:
Use el botón de parada de emergencia para cortar la alimentación
Verifique el código de falla del inversor (la sobrecarga F11 es común)
Arranca manualmente el motor para verificar la resistencia mecánica
Mida la resistencia al aislamiento del motor (≥5mΩ)
Pasos de recuperación:
Reinicio de fase por etapa (primero, inactivo a baja velocidad durante 30 minutos)
Reinicie el motor (aumento de la temperatura de la rampa de 20-40-60%)
Realizar verificación de precisión dinámica (estándar ISO 230-3)
Falla del sistema de enfriamiento
Solución provisional:
Active el enfriamiento de la niebla de respaldo (presión 0.3-0.5 MPa)
Use hielo seco para enfriamiento localizado (distancia ≥ 100 mm)
Reduzca los parámetros de molienda a valores seguros (Q'W ≤ 5 mm³/mm · s)
Recuperación del sistema:
Limpie el filtro (reemplace si diferencial de presión> 0.3 bar)
Verifique el espacio libre del impulsor de la bomba centrífuga (0.1-0.15 mm)
Calibrar el sensor de flujo (error ≤ ± 3%)
Astillado de carburo
Ajustes de proceso:
Use una rueda de molienda de grano fino (D126 en lugar de D151)
Use un ángulo de rastrillo negativo (γ = -5 °)
Agregar soportes auxiliares (agregue un punto de soporte cada 50 mm)
Optimización de parámetros:
Reduzca la velocidad lineal a 35-40 m/s
Cambie la velocidad de alimentación a 0.003-0.00 5 mm/pase
Pre-ñe- 20-30 piezas de material blando después de vestirse
Alozo de alta temperatura
Plan de emergencia:
Rociar el recubrimiento anti-stick (basado en grafito)
Cambie al modo de molienda intermitente (relación de encendido/apagado 3: 1)
Aumentar la oscilación axial (amplitud 0.5-1 mm)
Solución a largo plazo:
Use una rueda de molienda de estructura abierta (número de organización 12-14)
Agregar lubricación de cantidad mínima (sistema MQL)
Pre-Cool la pieza de trabajo (a 15-20 ° C)
Operaciones absolutamente prohibidas:
Condiciones que requieren apagado inmediato:
Mantenimiento y gestión diaria
Se debe realizar un proceso de limpieza de tres etapas después del procesamiento diario: primero, use una pistola de aire dedicada con una presión de no más de 0.3 MPa para eliminar los desechos de molienda de la superficie de la rueda de molienda, prestando especial atención para eliminar los residuos de los poros. En segundo lugar, limpie las superficies de contacto de la rueda guía y la placa de soporte con un detergente neutro con un pH de 6.5-7.5 para evitar la corrosión química. Finalmente, limpie completamente el tanque de refrigerante de los depósitos, manteniendo el volumen residual a no más de 5 mm. Se requiere una limpieza profunda semanalmente, incluida la eliminación de la cubierta protectora para eliminar el polvo del mecanismo interno, utilizando un limpiador ultrasónico para limpiar pequeños componentes de precisión e inspeccionar la deformación elástica de cada sello.
El sistema de husillo debe probarse diariamente para el aumento de la temperatura, con un aumento de temperatura máximo permitido de 35 ° C. Mida el resumen del huso Radial Weekly utilizando un indicador de dial. El valor estándar debe estar dentro de 0.002 mm. Verifique la diferencia de paso de la superficie de contacto de la brida de la rueda de molienda mensualmente. Cualquier diferencia superior a 0.005 mm debe abordarse de inmediato. Las tuercas hidráulicas deben someterse a una prueba de retención de presión trimestralmente, con la tasa de descomposición de presión que no excede el 5%.
Plan de mantenimiento periódico
Los filtros del sistema hidráulico deben reemplazarse cada 500 horas de funcionamiento. Un diferencial de presión de filtro superior a 0.2 bar afectará seriamente el rendimiento del sistema. La grasa de guía debe reponerse cada 300 horas, asegurando que el nivel de relleno alcance al menos el 80% del volumen de la cavidad. La concentración de refrigerante debe verificarse diariamente con un refractómetro para mantener un rango de concentración razonable de 4-6%. La extracción de polvo del gabinete eléctrico debe realizarse mensualmente para mantener el espesor del polvo por debajo de 0.5 mm.
El mantenimiento integral de la restauración de precisión debe realizarse cada seis meses, incluida la prueba de precisión geométrica de la máquina herramienta de acuerdo con los estándares ISO, las características de rigidez dinámica de la prueba utilizando el método de vibración y recalibrar los parámetros del sistema CNC. Estos procedimientos de mantenimiento deben realizarse en un taller de temperatura constante, con fluctuaciones de temperatura ambiente controladas dentro de ± 1 ° C/hora.
Especificaciones de almacenamiento de ruedas de molienda CBN
Se debe instalar un gabinete de almacenamiento dedicado, manteniendo un rango de temperatura interno de 15-25 ° C con una fluctuación de temperatura por hora de no más de ± 2 ° C. La humedad relativa debe mantenerse entre 40-60% HR, con dispositivos anti-condensación instalados. El nivel de vibración ambiental en el área de almacenamiento debe ser inferior a 0.5 mm/s (rango de frecuencia de 10-500 Hz) para evitar daños por resonancia en la microestructura de la rueda de molienda.
Use bastidores de almacenamiento vertical dedicados, soportados por almohadillas de goma con una dureza de 70 ± 5 costas A, con puntos de soporte espaciados al menos 1/3 del diámetro de la rueda de molienda. Mantenga un ángulo de inclinación de 5-10 ° durante el almacenamiento para evitar que la rueda de molienda rode. Las ruedas de molienda almacenadas durante más de seis meses deben estar llenas de aspirador con una presión residual no más de 10 kPa y un desecante de gel de sílice que cambia de color colocado en el envasado. El sello de empaque debe ser inspeccionado trimestralmente.
Precauciones de transporte
Se utiliza una estructura de envasado protector de cuatro capas: una bolsa de polietileno antiestática interna, una capa de amortiguación de burbujas de 10 mm de espesor en el medio, una cubierta exterior de plástico de 5 mm de ABS duro y una caja de transporte de madera sólida. El empaque debe estar claramente marcado con un símbolo frágil (tolerancia máxima de impacto 3G), una flecha ascendente (límite de inclinación 15 °) y una etiqueta sensible a la temperatura (temperatura de almacenamiento 5-35 ° C).
Se permiten carretillas elevadoras, pero la longitud de la bifurcación debe ser al menos 2/3 del ancho del paquete. El levantamiento de la grúa debe garantizar que el ángulo de la cuerda sea superior a 60 °. El manejo aproximado, como el rodar y el lanzamiento, está estrictamente prohibido. El apilamiento no debe exceder dos capas. Mantenga la estabilidad durante el transporte y evite la aceleración repentina y el frenado.
Procedimientos de inspección previos al compromiso
Las ruedas de molienda de inventario deben sufrir una inspección rigurosa antes de la puesta en marcha: use una lupa 10x para inspeccionar las grietas de la superficie y medir el diámetro exterior dentro de ± 0.5 mm. Se realiza una prueba de TAP para verificar la integridad interna, asegurando un sonido metálico nítido. Durante la prueba de equilibrio estático, el peso no debe exceder los 5 g. Se requiere reequilibrio dinámico si el peso excede el estándar.
Se debe permitir que las ruedas de molienda recién utilizadas se aclimaten a la temperatura en el taller durante al menos 48 horas. Se debe usar un método de calentamiento de gradiente, con la temperatura que no aumenta más de 5 ° C por hora. Antes de la instalación, se requiere una limpieza ultrasónica con alcohol isopropílico durante 10 minutos, y las superficies no laborales deben estar recubiertas con un aceite anti-rominación especial. Durante la instalación, la superficie de contacto de la brida debe cumplir con un estándar de limpieza de RA 0.4 μm, y la planitud debe verificarse utilizando una lente plana óptica.
Sistema de registro de mantenimiento
Establezca un sistema integral de gestión de registros electrónicos que registre datos básicos como el tiempo, el personal y el estado del equipo de cada sesión de mantenimiento, así como el número de lotes de piezas reemplazadas. El sistema debe incluir capacidades de análisis de tendencias para generar automáticamente informes de alerta temprana para fallas comunes, como desgaste del rodamiento, desequilibrio de la rueda y fugas hidráulicas. Los datos de mantenimiento deben conservarse durante al menos cinco años, y se debe establecer un registro completo de trazabilidad del ciclo de vida para componentes críticos.
La adherencia estrictamente a estas especificaciones de mantenimiento y almacenamiento garantiza condiciones de funcionamiento óptimas para molinillos sin centros equipados con ruedas CBN vitrificadas, extendiendo el tiempo medio entre fallas a más de 8,000 horas y aumentando la vida útil de la rueda de molienda en un 30-50%. Particularmente durante la temporada de lluvias o períodos de fluctuaciones de temperatura significativas, se deben realizar pruebas frecuentes de parámetros ambientales para evitar la humedad y las fluctuaciones de temperatura que afectan la precisión del equipo. El mantenimiento debe ser realizado por técnicos capacitados profesionalmente que utilizan consumibles y herramientas especificados por fábrica para garantizar que el mantenimiento de calidad cumpla con los requisitos estándar.
Las ruedas de molienda CBN (nitruro de boro cúbico) ofrecen ventajas significativas en la molienda de alta precisión en máquinas de molienda sin centros debido a su alta dureza, alta estabilidad térmica y larga vida. Estas ventajas incluyen:
Alta dureza: la dureza de CBN es solo superada por el diamante, lo que lo hace adecuado para mecanizar materiales de alta duración, como acero endurecido, carburo cementado y cerámica.
Excelente estabilidad térmica: el enlace cerámico es resistente a altas temperaturas, reduciendo la deformación térmica y mejorando la precisión del mecanizado.
Excelente autoespacenamiento: los granos abrasivos se desprenden fácilmente después de la pasivación, manteniendo la nitidez y reduciendo el riesgo de quemaduras.
Long Life: en comparación con las ruedas de molienda de corundum ordinarias, su vida útil puede extenderse 5-10 veces, reduciendo la frecuencia de reemplazo.
Las ruedas de molienda CBN vitrificadas se utilizan principalmente para la rectificación de precisión de materiales de alta duración y altas resistentes a la ropa, que incluyen:
Acero endurecido (HRC ≥ 50, como el acero del rodamiento y el acero de molde); Carburo (como herramientas de acero de tungsteno); Cerámica y vidrio (como óxido de circonio y carburo de silicio); Aleaciones de alta temperatura (como aleaciones a base de níquel);
No se recomiendan para su uso en materiales blandos (como aluminio y cobre) porque los granos abrasivos CBN pueden incrustarse fácilmente en el metal blando, causando la obstrucción de las ruedas.
Molienda gruesa (RA 0.8-1.6 µm): #80- #120
Molilla semi-fija (RA 0.4-0.8 µm): #140- #240
Molienda fina (ra <0.4 µm): #320 y superior
Selección de concentración:
Baja concentración (50%-75%): adecuada para mecanizado de alta precisión y baja fuerza
Concentración media (100%): eficiencia general de uso general y vida útil
Alta concentración (150%-200%): adecuada para molienda de servicio pesado, pero con un costo más alto
Selección de carpeta:
Bono vitrificado (VIT): uso general, adecuado para la mayoría de las aplicaciones de molienda de alta precisión
Bono de metal (M): Adecuado para materiales ultra dardas, pero con propiedades de auto-flotación deficientes
Enlace de resina (b): adecuado para alta calidad de superficie, pero con mala resistencia al calor
Parámetros de vestimenta:
Alimentación de vestimenta: 0.002-0.01 mm/trazo
Velocidad de aderezo: 0.1-0.3m/s
Refrigerante: debe usarse para evitar el sobrecalentamiento durante el aderezo
Frecuencia de aderezo:
Molilla áspera: vístete cada 4-8 horas
Molilla fina: vístete cada 2-4 horas
Las quemaduras de la pieza de trabajo generalmente son causadas por un calor excesivo de molienda. Se pueden tomar las siguientes medidas:
Reducción de la velocidad de molienda: reduzca adecuadamente la velocidad de la rueda de molienda (por ejemplo, de 80 m/s a 60 m/s).
Optimización del refrigerante: use un refrigerante altamente lubricante para garantizar una cobertura adecuada del área de molienda.
Alimentación de ajuste: reduzca la cantidad de cada corte (por ejemplo, de 0.02 mm a 0.01 mm).
Elegir la dureza de la rueda de molienda apropiada: demasiado duro, una rueda de molienda puede causar fácilmente quemaduras; Se puede usar una rueda de molienda CBN vitrificada más suave.
Posibles causas:
Rueda de molienda desequilibrada
Rueda guía sin reducción
Altura central de la pieza de trabajo incorrecta
Parámetros de molienda inadecuados (por ejemplo, velocidad de alimentación excesiva)
Solución:
Reequilibrar la rueda de molienda para minimizar la vibración.
Viste la rueda guía para garantizar la redondez.
Ajuste la altura central de la pieza de trabajo (generalmente 0.5-1.5 mm por encima de la línea central de la rueda de molienda).
Reduzca la velocidad de alimentación y optimice los parámetros de molienda.
Posibles causas:
Parámetros de molienda inadecuados (por ejemplo, velocidad de alimentación excesiva)
El enfriamiento insuficiente que conduce al daño térmico a la rueda de molienda
Selección de rueda de molienda incorrecta (por ejemplo, una concentración demasiado baja)
El material de la pieza de trabajo contiene impurezas (por ejemplo, carburo con contenido de cobalto demasiado alto)
Medidas de mejora:
Optimizar los parámetros de molienda para evitar sobrecargar.
Asegure suficiente flujo de refrigerante (≥20 l/min).
Seleccione una rueda de molienda CBN con una concentración más alta (por ejemplo, 100% → 150%). Verifique el material de la pieza de trabajo para evitar impurezas que puedan afectar la vida útil de la rueda de molienda.
| Elementos de comparación | Rueda de molienda CBN vitrificada | Rueda ordinaria de molienda de corindón (por ejemplo, corundón blanco) |
| Dureza | Extremadamente alto (segundo solo de diamante) | Relativamente bajo |
| Materiales aplicables | Materiales de alta duración (acero endurecido, carburo) | Acero ordinario, hierro fundido |
| Esperanza de vida | 5-10 veces más | Relativamente corto, requiere un reemplazo frecuente |
| Eficiencia de molienda | Alto, adecuado para molienda de precisión | Relativamente bajo, adecuado para molienda gruesa |
| Cost | Alto, pero excelente rentabilidad general | Relativamente bajo, pero requiere un reemplazo frecuente |
Ambiente de almacenamiento: mantenga la rueda seca y libre de vibraciones, evitando temperaturas extremas altas o bajas.
Inspección previa a la instalación: asegúrese de que la rueda esté libre de grietas y que el agujero interno coincida con la brida.
Limpieza posterior al uso: use aire comprimido o un agente de limpieza especializado para eliminar los restos de molienda y evitar la obstrucción.
Rolador de rodamiento: alta precisión y consistencia, con AR hasta 0.2 µm.
Molilla de herramientas de carburo: extienda la vida útil de la herramienta y reduzca el riesgo de quemaduras.
Piezas automotrices (por ejemplo, árboles de levas): molienda de alta eficiencia para mejorar la eficiencia de producción.
Selección de parámetros de rueda de molienda apropiados
Tamaño de la arena: Elija #80- #120 para molienda grueso y #240- #400 para molienda fina.
Concentración: generalmente elige 75%-100%, aumentando a 150%para la molienda pesada.
Bono: el enlace vitrificado (VIT) es adecuado para la mayoría de las aplicaciones de molienda de alta precisión.
Selección incorrecta: una arena demasiado fina puede aumentar las fuerzas de molienda, mientras que una concentración demasiado alta puede aumentar los costos.
El equilibrio dinámico es esencial antes de la instalación para evitar que la vibración afecte la calidad de la superficie de la pieza de trabajo (aumento de los valores de AR).
Inspeccione regularmente, especialmente durante la molienda de alta velocidad (velocidades lineales ≥ 60 m/s).
Impacto: el desequilibrio puede causar marcas de charla y redondez fuera de tolerancia.
Herramientas de aderezo: bolígrafo o rodillo de aderezo de diamantes.
Parámetros de aderezo: alimente 0.002-0.01 mm/trazo, velocidad de aderezo 0.1-0.3m/s.
Enfriamiento: rocíe el refrigerante durante el aderezo para evitar daños al calor.
Errores de operación: el aderezo excesivo o la velocidad excesiva acelerarán el desgaste de la rueda.
Velocidad lineal: recomendado para las ruedas de molienda CBN vitrificadas es de 50-80 m/s (ajuste según el material).
Velocidad de alimentación: 0.005-0.02 mm para molienda fina y mayor para molienda grueso.
Velocidad de la pieza de trabajo: Haga coincidir la velocidad de la rueda guía para evitar el deslizamiento y la deformación.
Problemas típicos: la alimentación excesiva puede causar fácilmente quemaduras, mientras que una velocidad demasiado baja puede conducir a una mala eficiencia.
Caudal: ≥20L/min para garantizar la cobertura de toda el área de molienda. Filtración: use un sistema de filtración de alta precisión (por ejemplo, 5 μm o menos) para evitar que los restos de molienda obstruyan la rueda de molienda.
Tipo: elija un refrigerante altamente lubricante (por ejemplo, éster sintético).
Consecuencias del enfriamiento insuficiente: quemaduras de la pieza de trabajo y el agrietamiento térmico de la rueda de molienda.
Valor recomendado: el centro de la pieza de trabajo debe estar 0.5-1.5 mm por encima del centro de la rueda de molienda (ajuste en función del diámetro).
Impacto: una altura demasiado baja puede conducir al barril; Una altura demasiado alta puede causar un rescate.
Método de prueba: mida la redondez después de una rutina de prueba y un ajuste fino a la posición óptima.
Materiales aplicables: acero endurecido, carburo, cerámica, etc. (HRC ≥ 50).
Materiales prohibidos: los metales blandos como el aluminio y el cobre pueden causar fácilmente la obstrucción de la rueda.
Alternativa: para materiales blandos, use ruedas de molienda de corundum o diamantes.
Redondeo de la rueda guía: fuera de reducción puede provocar desviaciones de redondez de la pieza de trabajo y requiere un redondeo regular. Desgaste de la placa de soporte: el desgaste requiere reemplazo, de lo contrario, la rectitud de la pieza de trabajo se verá afectada.
Ciclo de mantenimiento: revise la rueda de guía cada 8 horas.
Molilla rugosa: subsidio por lado 0.1-0.3 mm.
Molilla fina: subsidio por lado ≤ 0.05 mm.
Riesgo de subsidio excesivo: aumento de la fuerza de rectificado y la vida de las ruedas de rectificado acortado.
Normas operativas:
No empuje la pieza de trabajo directamente a mano; Use un empujador dedicado.
Confirme que la cubierta protectora esté cerrada antes de iniciar la máquina.
Manejo anormal: detenga inmediatamente la máquina e inspeccione cualquier ruido o vibración inusual.
Línea roja de seguridad: ¡exceder el límite de velocidad lineal de la rueda de molienda puede causar un riesgo de explosión!
Categoría: Amoladora CNC de válvula especial Descripción general del producto: La compañía ha aprobado la certificación de varios si...
Más
Categoría: Amoladora CNC de válvula especial Descripción general del producto: La compañía ha aprobado la certificación de varios si...
Más
Categoría: Equipo de soldadura de plasma Descripción general del producto: La compañía ha aprobado la certificación de varios sistem...
Más
Categoría: Equipo de moldeo en blanco de la válvula Descripción general del producto: La compañía ha aprobado la certificación de va...
Más
Categoría: Productos auxiliares de producción Descripción general del producto: La compañía ha aprobado la certificación de varios s...
Más
Categoría: Productos auxiliares de producción Descripción general del producto: La compañía ha aprobado la certificación de varios s...
Más
Categoría: Productos auxiliares de producción Descripción general del producto: La compañía ha aprobado la certificación de varios s...
Más
Categoría: Productos auxiliares de producción Descripción general del producto: La compañía ha aprobado la certificación de varios s...
Más
Categoría: Productos auxiliares de producción Descripción general del producto: La compañía ha aprobado la certificación de varios s...
Más
86-13584767515
86-0515-89500828
No. 1, Área de concentración industrial, Wulie Town, Dongtai City, Provincia de Jiangsu
Product
